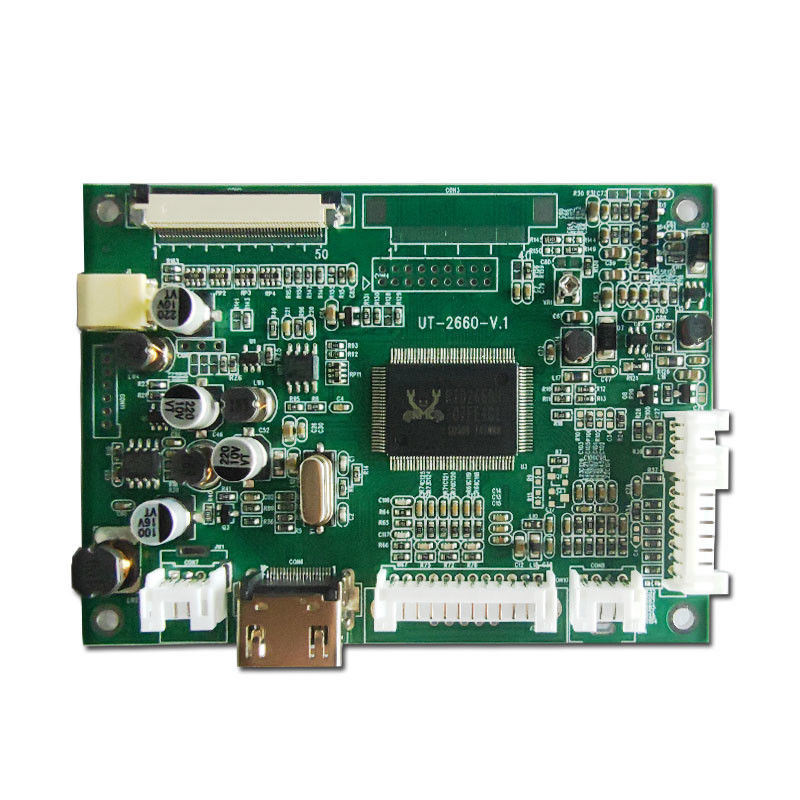

Name: Universal-LCD-Treiber-Board HDMI 1024*600
Brand: Hangzhou Zoyo chuxian Intelligent Technology Co., Ltd.
SKU: 2660 50P 1024 600
Price: 251.00 USD
Availability: InStock

Universal-LCD-Treiber-Board HDMI 1024*600

Einzelheiten zum Produkt

Herkunftsort: Hangzhou, China

Markenname: ZOYO

Zertifizierung: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Modellnummer: 2660 50P 1024 600

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1

Preis: $2~$500 per piece

Verpackung Informationen: Individualisiert

Lieferzeit: 3-5 Arbeitstage

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Paypal

Versorgungsmaterial-Fähigkeit: 5 bis 20 000 Stück pro Tag

Beste Preis

Anwendungen für Unterhaltungselektronik

Bild Alta Name: Universal LCD Treiber Board mit HDMI, TFT Controller Board, HDMI Controller Board, LCD Treiber Board

Schlüsselwörter: Universal-LCD-Treiber-Board mit HDMI, TFT-Controller Board, HDMI-Controller Board

Anwendungsbereich

Für TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12.
Für LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30.,HJ080IA - 01F, TM080TDH01, TM080TDHG01 für die Inspektion von High-Definition 50-PIN-LCD-Display-Modul-Treiberplatten.

Beschreibung der Produktfunktion

Es hat die Fähigkeit, Video-Signalinputs wie HDMI, VGA und CVBS zu empfangen.
Die Leistung ist DC + 12V.
Es verfügt über einen multifunktionalen OSD-Betrieb.
Es gibt eine optionale Fernbedienung.
Es kann sich automatisch abschalten, wenn kein Signal ankommt.

Standard für die Eingabe des Signals

HDMI: (allgemeine Version 1.2)
VGA: 1024 * 600 (mit einer Erneuerungsrate zwischen 60 und 75)
CVBS: 1,0 Vp - p75Ω

Arbeitsumfeld

Betriebstemperatur: von - 10°C bis + 60°C.
Arbeitsfeuchtigkeit: 90% RH (ohne Kondensation).

Die Kommission wird die folgenden Maßnahmen ergreifen: Siegbal Eingabe)
	Kennzeichen Nr.	Definition		Beschreibung
	1	CVBS2		A V 2 Signal Eingang
	2	GND		Boden
	3	CVBS1		AV1-Signal-Input
	4	GND		Boden
CON10 ((VGA) in p Sie t ) 12PIN/2.0
Kennzeichen Nr.			Definition		Beschreibung
1			GND		-
2			VS		Feldsynchronisierungssignal
3			HS		Liniensynchronisationssignal
4			GND		-
5			R+		Rotsignal
6			GND		Boden
7			G+		Grünes Signal +
8			GND		+Boden
9			B+		Blaues Signal +
10			GND		Boden
11			SDA		I2C-Kanäle
12			SCL		I2C-Kanäle

CON6 ((HDMI) in p Sie t ) Schnittstelle
Kennzeichen Nr.	Definition	Beschreibung
1	TMDS-Daten 2+
2	TMDS-Daten Schild
3	TMDS-Daten 2-
4	TMDS-Daten 1+
5	TMDS-Daten Schild
6	TMDS-Daten
7	TMDS-Daten 0+
8	TMDS-Daten Schild
9	TMDS-Daten
10	TMDS-Uhr+
11	TMDS-Uhr Schild
12	TMDS-Uhr
13	ZEC
14	NC
15	SCL
16	SDL
17	DDC/CEC GND
18	+5V
19	Heissstecker Entdecken

Maximale Auflösung der Unterstützung:	1024*600	Signaleingang:	HDMI, VGA, CVBS
Leistungsaufnahme:	DC +12V	Betriebstemperatur:	-10℃~+60℃
Arbeitsfeuchtigkeit:	90% RH (keine Kondensation)

Maximale Auflösung der Unterstützung:	1024*600
Signaleingang:	HDMI, VGA, CVBS
Leistungsaufnahme:	DC +12V
Betriebstemperatur:	-10℃~+60℃
Arbeitsfeuchtigkeit:	90% RH (keine Kondensation)
