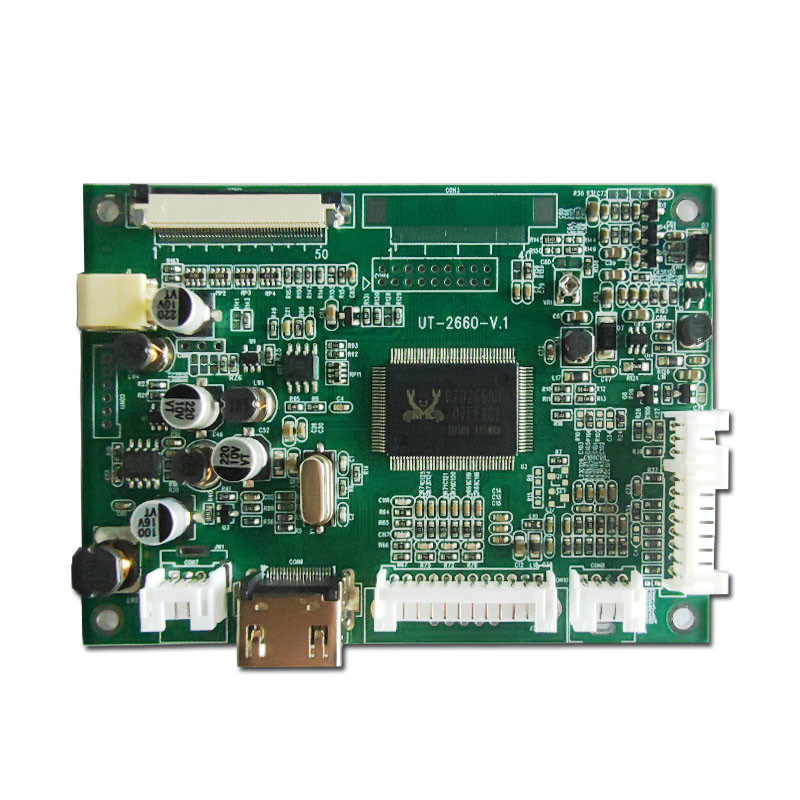

Name: TFT-Controller Board HDMI zum LVDS-Wandler
Brand: ZOYO
SKU: 2660 50P 800 480
Price: 2 USD
Availability: InStock
Rating: 4.8 (176 reviews)

TFT-Controller Board HDMI zum LVDS-Wandler

Einzelheiten zum Produkt

Herkunftsort: Hangzhou, China

Markenname: ZOYO

Zertifizierung: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Modellnummer: 2660 50P 800 480

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1

Preis: $2~$500 per piece

Verpackung Informationen: Individualisiert

Lieferzeit: 3-5 Arbeitstage

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Paypal

Versorgungsmaterial-Fähigkeit: 5 bis 20 000 Stück pro Tag

Beste Preis

Anwendungen für Unterhaltungselektronik

Bild Alta Name: TFT Controller Board, LVDS zu HDMI, HDMI Treiber Lieferant, HDMI zu LVDS Konverter

Schlüsselwörter: TFT Controller Board, LVDS zu HDMI, HDMI Treiberlieferant, HDMI zu LVDS Konverter

Anwendungsbereich
Für TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12. Für LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B,EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30. Verbinden Sie sich mit EJ080NA - 04C, HE080IA - 01D, HJ080NA - 04L, HJ080IA - 01F, TM080TDH01,TM080TDHG01 für die Inspektion von Hochdefinitions-LCD-Anzeigemodul-Treiberplatten mit 50-PIN-Punkt-Nummer.
Beschreibung der Produktfunktion
Es unterstützt die Eingabe von Videosignalen wie HDMI, VGA und CVBS. Die Leistungseingabe ist DC + 12V. Es verfügt über eine Multi-Funktion OSD-Betriebsfähigkeit. Es gibt eine optionale Fernbedienungsfunktion.Es kann sich automatisch abschalten, wenn es kein Signal gibt..
Standard für die Eingabe des Signals
HDMI: (Allgemeine 1.2 Version) VGA: 800 * 480 (mit einer Erneuerungsrate zwischen 60 und 75) CVBS: 1.0Vp - p75Ω
Arbeitsumfeld

Arbeitstemperatur: von - 10°C bis + 60°C. Arbeitsfeuchtigkeit: 90% RH (ohne Kondensation).

Die Kommission wird die folgenden Maßnahmen ergreifen: Siegbal Eingabe)
	Kennzeichen Nr.	Definition		Beschreibung
	1	CVBS2		A V 2 Signal Eingang
	2	GND		Boden
	3	CVBS1		AV1-Signal-Input
	4	GND		Boden
CON10 ((VGA) in p Sie t ) 12PIN/2.0
Kennzeichen Nr.			Definition		Beschreibung
1			GND		-
2			VS		Feldsynchronisierungssignal
3			HS		Liniensynchronisationssignal
4			GND		-
5			R+		Rotsignal
6			GND		Boden
7			G+		Grünes Signal +
8			GND		+Boden
9			B+		Blaues Signal +
10			GND		Boden
11			SDA		I2C-Kanäle
12			SCL		I2C-Kanäle

CON6 ((HDMI) in p Sie t ) Schnittstelle
Kennzeichen Nr.	Definition	Beschreibung
1	TMDS-Daten 2+
2	TMDS-Daten Schild
3	TMDS-Daten 2-
4	TMDS-Daten 1+

Maximale Auflösung der Unterstützung:	800*480	Signaleingang:	HDMI, VGA, CVBS
Leistungsaufnahme:	DC +12V	Betriebstemperatur:	-10℃~+60℃
Arbeitsfeuchtigkeit:	90% RH (keine Kondensation)

Maximale Auflösung der Unterstützung:	800*480
Signaleingang:	HDMI, VGA, CVBS
Leistungsaufnahme:	DC +12V
Betriebstemperatur:	-10℃~+60℃
Arbeitsfeuchtigkeit:	90% RH (keine Kondensation)
