Name: LCD-Display HDMI HDMI-LVDS-Umwandlerplatte
Brand: Hangzhou Zoyo chuxian Intelligent Technology Co., Ltd.
SKU: 2660 40P 1024 600
Price: 251.00 USD
Availability: InStock

Einzelheiten zum Produkt

Herkunftsort: Hangzhou, China

Markenname: ZOYO

Zertifizierung: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Modellnummer: 2660 40P 1024 600

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1

Preis: $2~$500 per piece

Verpackung Informationen: Individualisiert

Lieferzeit: 3-5 Arbeitstage

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Paypal

Versorgungsmaterial-Fähigkeit: 5 bis 20 000 Stück pro Tag

Beste Preis

Einzelheiten zum Produkt

Beschreibung des Produkts

Hervorheben:
                                                                                                                                                                                                                LVDS-Umrichterplatte, HDMI-LVDS-Konverter-Board, LCD-Display LVDS-Umwandler-Board


Maximale Auflösung der Unterstützung:	800*480	Signaleingang:	HDMI, VGA, CVBS
Leistungsaufnahme:	DC +12V	Betriebstemperatur:	-10℃~+60℃
Arbeitsfeuchtigkeit:	90% RH (keine Kondensation)

Maximale Auflösung der Unterstützung:	800*480
Signaleingang:	HDMI, VGA, CVBS
Leistungsaufnahme:	DC +12V
Betriebstemperatur:	-10℃~+60℃
Arbeitsfeuchtigkeit:	90% RH (keine Kondensation)

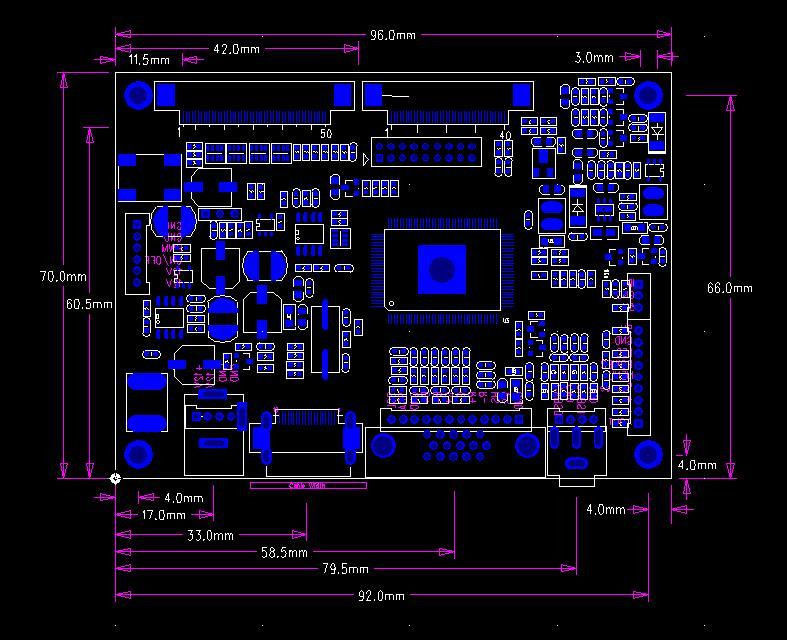

LCD-Display HDMI HDMI-LVDS-Umwandlerplatte

1. Anwendungsbereich

TTL: Anwendbar für Modelle wie EJ050NA-01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA-05A, EJ080NA-05B, TM080RDH01 und AT090TN12.
LVDS: Anwendbar für Modelle wie EJ070NA-01J, N070LGE-L41, HJ070NA-13A, HJ070NA-13B, EJ070NA-01F, ZJ070NA-01P, NJ070NA-23A, P070BAG-CM1, TM070JDHG30. Es kann auch mit EJ080NA-04C verbunden werden,Die in Absatz 1 genannten Anforderungen gelten nicht., HJ080NA-04L, HJ080IA-01F, TM080TDH01 und TM080TDHG01 für die Inspektion von 40PIN-LCD-Displaymodul-Treiberplatten mit hoher Auflösung.

2Beschreibung der Produktfunktion

Video-Signal-Eingang: Unterstützt HDMI-, VGA- und CVBS-Videosignal-Eingänge.
LeistungsaufnahmeDie Leistung ist DC +12V.
Mehrfunktionsbetrieb: Es verfügt über eine multifunktionale Betriebsfunktion mit Bildschirmanzeige (OSD).
Fernbedienungsfunktion (optional): Eine Fernbedienungsfunktion ist optional verfügbar.
Automatisches Herunterfahren ohne Signal: Das Gerät schaltet sich automatisch aus, wenn kein Signal eingegangen ist.

3. Signalinputnormen

HDMI: (Allgemeine Fassung 1.2)
VGA: Unterstützt Auflösungen wie 800×480, 800×600, 1024×600, 1024×768 und 1280×800 (mit einer Erneuerungsrate von 60 bis 75).
CVBS: 1,0 Vp-p bei einer Impedanz von 75Ω.

4. Arbeitsumfeld

Betriebstemperatur: Der Bereich liegt zwischen -10°C und +60°C.
Arbeitsfeuchtigkeit: bis zu 90% RH (ohne Kondensation).

Die Kommission wird die folgenden Maßnahmen ergreifen: Siegbal Eingabe)
	Anstecknadel NO	Definition	Beschreibung
	1	CVBS2	A V 2 Signal Eingang
	2	GND	Boden
	3	CVBS1	AV1-Signal-Input
	4	GND	Boden

Die Angabe des Anschlusses ist in der Anschlussnummer des Anschlusses zu finden.

Kennzeichen Nr.	Definition	Beschreibung
1	GND	-
2	VS	Feldsynchronisierungssignal
3	HS	Liniensynchronisationssignal
4	GND	-
5	R+	Rotsignal
6	GND	Boden
7	G+	Grünes Signal +
8	GND	+Boden
9	B+	Blaues Signal +
10	GND	Boden
11	SDA	I2C-Kanäle
12	SCL	I2C-Kanäle

CON6 (HDMI-Eingabe) Schnittstelle

Kennzeichen Nr.	Definition	Beschreibung
1	TMDS-Daten 2+
2	TMDS-Daten Schild
3	TMDS-Daten 2-
4	TMDS-Daten 1+
5	TMDS-Daten Schild
6	TMDS-Daten
7	TMDS-Daten 0+
8	TMDS-Daten Schild
9	TMDS-Daten
10	TMDS-Uhr+
11	TMDS-Uhr Schild
12	TMDS-Uhr
13	ZEC
14	NC
15	SCL
16	SDL
17	DDC/CEC GND
18	+5V
19	Heissstecker Entdecken
