Einzelheiten zum Produkt
Herkunftsort: Hangzhou, China
Markenname: ZOYO
Zertifizierung: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
Modellnummer: 2513A
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1
Preis: $2~$500 per piece
Verpackung Informationen: Individualisiert
Lieferzeit: 3-5 Arbeitstage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Paypal
Versorgungsmaterial-Fähigkeit: 5 bis 20 000 Stück pro Tag
Maximale Auflösung der Unterstützung: |
1280*800 |
Signaleingang: |
HDMI, VGA |
Leistungsaufnahme: |
DC +12V |
Betriebstemperatur: |
-10℃~+60℃ |
Arbeitsfeuchtigkeit: |
90% RH (keine Kondensation) |
Maximale Auflösung der Unterstützung: |
1280*800 |
Signaleingang: |
HDMI, VGA |
Leistungsaufnahme: |
DC +12V |
Betriebstemperatur: |
-10℃~+60℃ |
Arbeitsfeuchtigkeit: |
90% RH (keine Kondensation) |
1-Anwendungsbereich

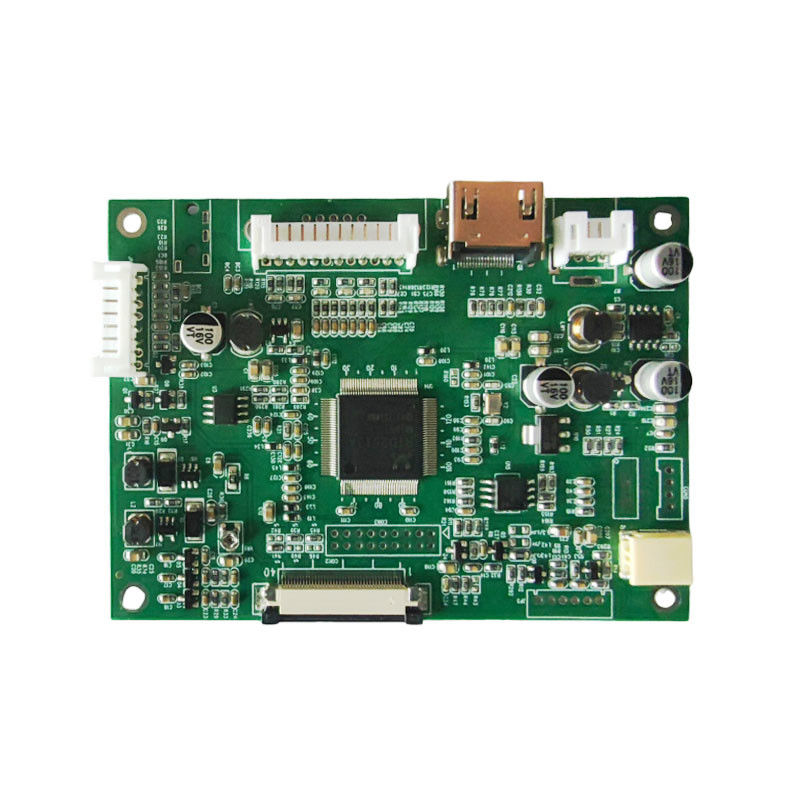

LVDS auf HDMI, maximal unterstützte Auflösung 1280*800; Innolux EJ101IA-01G EE101IA-01D hochauflösende 40PIN-LCD-Display-Modul-Treiberbrettprüfung
2-Funktionsbeschreibung des Produkts
3- Standard für die Eingabe des Signals
4. -Arbeitsumfeld
Die in Absatz 1 Buchstabe b genannten Daten werden in der Tabelle 1 aufgeführt.0
| Kennzeichen Nr. | Definition | Beschreibung |
| 1 | GND | - |
| 2 | VS | Feldsynchronisierungssignal |
| 3 | HS | Liniensynchronisationssignal |
| 4 | GND | - |
| 5 | R+ | Rotsignal |
| 6 | GND | Boden |
| 7 | G+ | Grünes Signal + |
| 8 | GND | Boden |
| 9 | B+ | Blaues Signal + |
| 10 | GND | Boden |
| 11 | SDA | I2C-Kanäle |
| 12 | SCL | I2C-Kanäle |
